一、先搞懂：什么是隔离开关？

隔离开关（Disconnector）核心特征非常明确：没有灭弧装置。 这意味着它不能带负荷操作，也不能开断短路电流，只能在电路中没有电流（无载）时，把一段导体"接通"或"断开"， 从而在被检修的设备和带电部分之间形成一个肉眼可见的断开间隙，保障检修人员的安全。

一句话区分：隔离开关负责"隔离、形成可见断口"（无灭弧，不能带负荷）；断路器负责"开断负荷与短路电流"（有灭弧）。两者各司其职，不能互相替代。

二、为什么"大容量试验回路"用的隔离开关更特殊？

在高压电器（如变压器、断路器、电抗器）做型式试验和短路试验时，需要搭建能模拟真实故障工况的“大容量试验回路”。 试验过程中，回路要频繁切换，并瞬间通过巨大的短路电流。安装在这样的回路中的隔离开关，角色和普通配电网里的隔离开关完全不同：

• 分断状态下，要承受对地的空载额定电压；
• 闭合状态下，要通过数百毫秒至数秒的短路试验电流；
• 闭合状态下，还要扛住数十毫秒的事故短路电流。

换句话说，它要同时承受极端的热应力、介电应力和机械应力。因此，这类隔离开关在绝缘水平、通流能力和操动可靠性上，都比常规产品严苛得多。

三、15kV 与 45kV：两个电压等级怎么选？

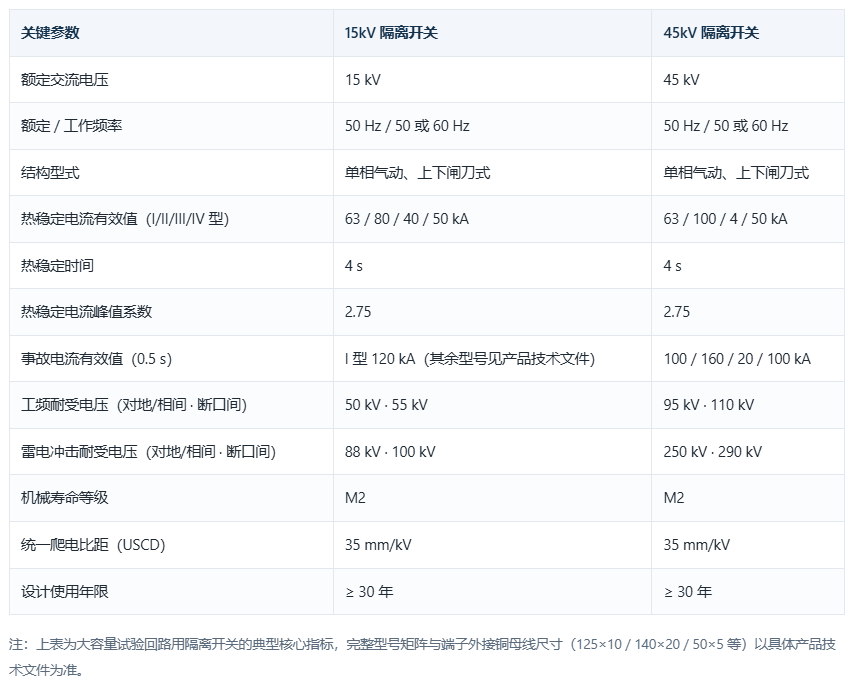

选型的第一步，就是看你的试验回路额定交流电压是多少。本文以 15kV 与 45kV 两个常见等级为例， 它们的核心差异集中在"绝缘水平"上——电压越高，对绝缘的要求越严，工频耐受电压和雷电冲击耐受电压都会显著抬升。

四、核心参数怎么读？（通俗版）

1. 热稳定电流与峰值系数

热稳定电流（kA，持续 4 秒）衡量设备在短路时"扛得住发热"的能力。电流越大、持续越久，发热越严重。 而峰值系数 2.75 是短路电流的"峰值"与"有效值"之比——电力系统短路瞬间第一个波峰往往是有效值的 2.5 倍左右， 这里取 2.75 作为设计依据，保证动稳定裕度。

2. 事故电流

事故电流（持续 0.5 秒）比热稳定电流更"短促而猛烈"，考验设备在极短时间内承受热与电动力冲击的能力。 15kV 隔离开关 I 型可承受 120 kA 事故电流，45kV 隔离开关 II 型可承受最高的 160 kA 事故电流。

3. 工频耐受电压与雷电冲击耐受电压

这两个是绝缘水平的核心指标。工频耐受电压考核设备在常规工频过电压下的绝缘强度； 雷电冲击耐受电压（1.2/50μs 标准雷电流波形）考核设备抗雷击过电压的能力。注意表格中"断口间"的数值高于"对地/相间"—— 因为分闸后断口两端可能同时出现高电位，需要更大的绝缘距离。

4. 统一爬电比距（USCD = 35 mm/kV）

爬电比距指绝缘表面单位长度能承受的电压。35 mm/kV 对应污染等级 c 级（中等污秽）户内环境的要求， 数值越大，防污闪能力越强。

五、气动操动机构是怎么工作的？

这款隔离开关采用单相气动操动机构，用压缩空气驱动刀闸合闸/分闸，气源额定压力 0.6～1 MPa。 它的几个特点很值得一说：

• 无油免润滑：气缸不依赖润滑油，不污染环境，符合清洁生产要求；断气时能保持原位，不会因失压误动作。
• 长寿命：操作刀闸（含气缸）满足 10000 次不检修。
• 宽压适应：气源压力在额定值的 85%～110% 范围内，都能可靠合闸与分闸。
• 操作灵活：支持就地与远程操作，且全部为无载操作——再次强调，隔离开关不能带负荷动作。
• 状态清晰：辅助触点提供合/分状态电信号（各 4 常开 + 4 常闭），"已闭合"信号仅在完全闭合后发出，"已断开"信号仅在完全断开后发出，杜绝误判。

六、为什么一定要看标准？GB/T 1985-2023 说了什么

隔离开关不是"能通电就行"，它有一整套强制性的设计与试验规则。这类产品通常要求符合或优于以下现行最新标准：

GB/T 1985-2023《高压交流隔离开关和接地开关》是核心国标； 配套还有 DL/T 486-2021、GB/T 311.1-2012、GB/T 311.2-2013、GB/T 11022、JB/T 10185 等。 标准的作用，是把"绝缘水平、温升、短时/峰值耐受电流、机械操作"等指标统一成可验证的尺子， 让不同厂家、不同批次的产品具备可比性与可追溯性——这对承担第三方检测、型式试验的试验室尤为关键。

七、出厂 / 型式 / 特殊试验：怎么证明它合格？

相关技术条件一般规定完整的试验体系，可以理解为产品的"三道质检关"：

出厂试验（逐台必做）

机械操作试验、工频耐压试验、主回路电阻测量。

型式试验（可提供型式试验报告）

机械操作试验（含寿命）、回路电阻测量与温升试验、工频耐压试验、雷电冲击试验、短时耐受电流和峰值耐受电流试验。

特殊试验（可提供型式试验报告）

事故短路电流试验：隔离开关应能承受事故短路电流 0.5 秒的热与动稳定效应而不受损伤，仍可正常使用。

制造商需提供全套安装使用说明书、产品合格证、出厂试验记录、出厂检验报告、外形尺寸图、总装图、安装图、原理图、接线图、维修资料等， 并负责参加验收试验；交货后提供现场无偿培训。

八、常见问题

隔离开关和断路器有什么区别？

隔离开关没有灭弧装置，不能带负荷或开断短路电流，只用于在电路无电流时进行电气隔离、形成可见断口，保障检修安全；断路器则能开断负荷电流和短路电流。大容量试验回路用隔离开关的操作明确规定为"无载操作"，正是这一区别的体现。

什么是大容量试验回路用隔离开关？

它是安装在高电压、大电流试验回路中的高压开关设备，主要用于在无载情况下对试验回路进行切换，以及将被检修的电气设备与带电的高压线路隔离。与普通配电隔离开关不同，它要承受极高的热应力、介电应力和机械应力，是高压试验室、型式试验站的关键元件。

热稳定电流和事故电流是什么意思？

热稳定电流指设备在规定时间（通常为4秒）内承受短路电流的发热效应而不损坏的能力，单位kA；峰值系数为峰值与有效值之比（一般取2.75）。事故电流指更短（0.5秒）、更严酷的短路电流冲击，考验设备的瞬时热与动稳定。15kV隔离开关I型可承受120kA事故电流，45kV隔离开关II型可承受最高160kA事故电流。

15kV和45kV隔离开关该怎么选？

选型首要取决于试验回路的额定交流电压：15kV适用于15kV等级试验系统，45kV适用于45kV等级试验系统。电压越高，对绝缘的要求越高，体现在工频与雷电冲击耐受电压显著抬升（45kV对地/相间工频95kV、雷电冲击250kV，远高于15kV的50kV/88kV）。具体型号再按所需热稳定/事故电流等级（I~IV型）确定。

隔离开关为什么要用气动操动机构？

气动操动以压缩空气（额定压力0.6~1MPa）驱动，能快速、可靠地完成合闸与分闸；采用无油免润滑型气缸不污染环境，且在断气时能保持原位。该机构满足10000次不检修，并支持就地与远程操作，适合试验回路频繁切换的使用特点。
